中空軸型磁粉式制動器剎車器選型參數表

中空軸型磁粉式制動器剎車器—首選東莞天機傳動；

中空軸型磁粉式制動器可稱之為空心軸磁粉剎車器，其與磁粉制動器（單軸型）的工作原理是一致的，

只是兩者在 構造與設計方面略有差異。

空心軸磁粉制動器分為內殼旋轉型中空軸磁粉制動器與外殼旋轉型中空軸磁粉制動器兩種類型，

與其同類的產品空心軸磁粉離合器也是分為內殼旋轉型與外殼旋轉型兩種。

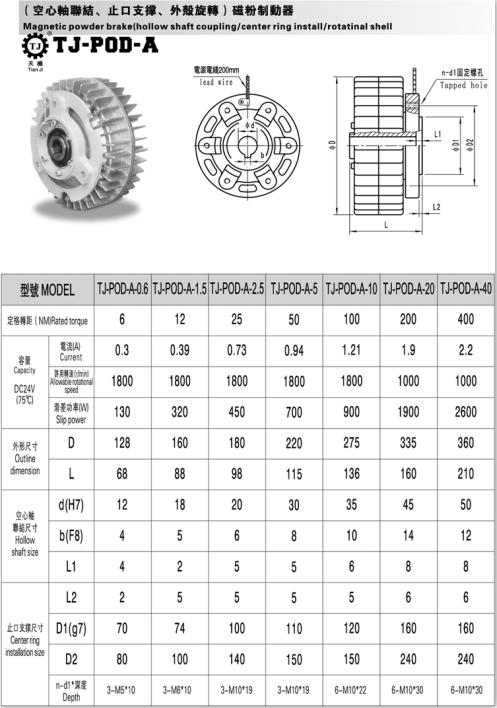

中空軸型磁粉式制動器剎車器選型如下：

磁粉制動器的選型一般以所需傳達最大轉矩為依據來選定，

并同時注意保證實際滑差功率小于磁粉離合器、制動器的允許滑差功率。

計算公式如下： 實際滑差功率P=2×3.14×M×n/60=F·V(單位：W) 式中：M ----- 實際工作轉矩（N·m）

 F ----- 張力（N） n ----- 滑差轉速（r/min） V ----- 線速度（m/s） ●在無變速機構的情況下，

卷繞材料所需的最大張力與最大卷繞半徑的乘積應小于磁粉制動器的額定轉矩。

此外，磁粉離合器的選擇還與其位置有關系：在滑差功率匹配的前提下，

把 磁粉離合器放在高速級，則可以選擇較小規格的離合器，其體積、成本也相應下降。

當小規格磁粉離合器不能匹配，而需較大磁粉離合器時，應將其置于傳動機構的中部或后部，

以增大工作轉矩降低滑差轉速。 ●磁粉離合器、磁粉制動器在散熱條件一定時，

其滑差功率是一定值，因此其實際工作轉矩與轉速可以相互補償，即滑差轉速提高時，

則許用轉矩將相應下降，但最高轉速不得高于其許可轉速。

 例：FZ100磁粉制動器，其額定轉矩M=100N.m,滑差功率P=7KW

則額定轉速n=9550*P/M=9550*7/100=668.5r/min 若實際滑差轉速n=1500r/min(式中9550為常數系數)

則許用轉距應為M=9550*P/n=9550*7/1500=44.6N.m （式中：9550為常數系數）
