電磁粉末式離合器制動器組合體的內部結構和工作原理

電磁粉末式離合器制動器組合體的內部結構和工作原理；

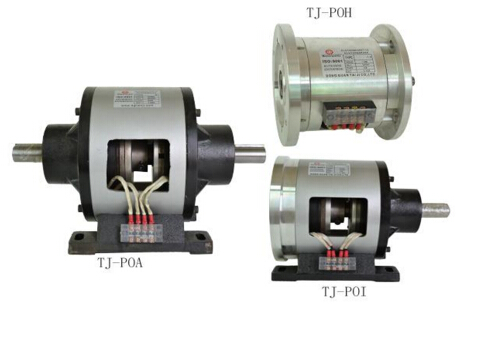

東莞天機傳動生產的電磁粉末式離合器制動器組合體可以分為：

電磁離合剎車器組合體可為離合剎車組、外露式電磁離合剎車組、

內藏式電磁離合剎車組、雙法蘭電磁離合剎車組、單法蘭電磁離合剎車組、

套筒式電磁離合剎車組、雙電磁離合剎車器組（附皮帶輪）、雙電磁離合單剎車組合體（附皮帶輪）。

電磁粉末式離合器制動器組合體組全稱為電磁離合器剎車器，

主要由一個TJ-A型電磁離合器與一個TJ-B2型電磁制動器組合的集成組體。

大致分為外露式、內藏式、雙電磁離合器組、雙/單法蘭電磁離合器剎車組等系列。

以上每種電磁離合剎車組的內外部裝置略有不同，

但它們都有共同的特性：應用廣泛、結構簡易、可高頻運轉、使用安全等。

東莞天機傳動電磁離合剎車組是包裝機械、月餅機械、面包機械、電線電纜設備、

紡織機械、食品機械、電子設備、超聲波機械等機械領域中是最為常見的設備之一。

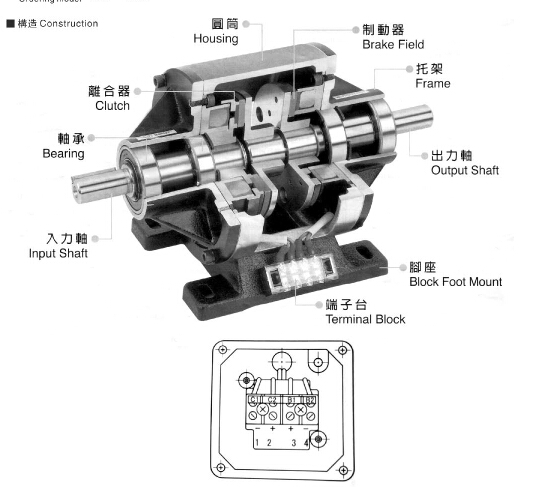

在這里我們就簡單介紹內藏式電磁粉末式離合器制動器組合體的內部結構和工作原理：

TJ-POA型內藏式電磁離合剎車組的結構原理：電磁離合器之轉子被固定于入力軸上，

其之電樞與電磁剎車器則在同軸而形成的出力軸，電磁離合器之軛與電磁剎車器裝置于機架上。

當電流通過電磁離合器時，出力軸即被帶動當電磁離合器分離，

當電磁剎車器有電流通過時，出力軸就會停止運轉。

電磁離合剎車組系列適用于機器的起動、停止、高頻運轉、寸動定位等。

TJ-POF型雙電磁離合剎車組工作原理：

TJ-POF雙電磁離合器組合體結構為開放式電磁離合器2側出力軸一處，

雙側的電磁離合器轉子被固定在出力軸上，而電磁離合器的軸承凸輪在出力軸上，

當右側的電磁離合器通電流時出力軸應帶動，當右側斷電時電磁離合器就會分離，

出力軸上就會停止。當左側電磁離合器通電時，出力軸被帶動，而當左側斷電時，

電磁離合器就會切離，出力軸就會停止，

雙電磁離合器組合體適用于2段變速組合，正反轉組合動力傳達分配。
